任意のページで画面上部の「ウェブ ツール」タブにマウス カーソルを合わせると、ツール名が書かれたドロップダウン リストが表示されます。 ここで「時系列プロット」を選択します。

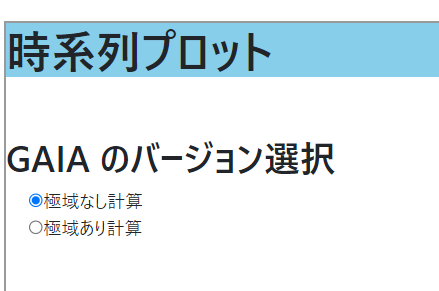

「極域なし計算」「極域あり計算」のいずれかのラジオ ボタンをクリックして選択します。 「極域あり計算」は現在調整中です(2025/9/24)。

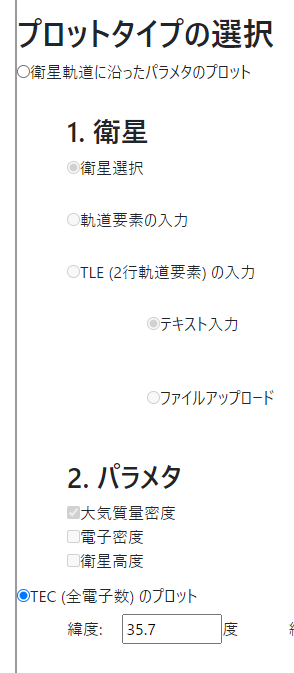

「衛星軌道に沿ったパラメタのプロット」「TEC」のいずれかのラジオ ボタンをクリックして選択します。 「TEC」を選択する場合は「6. TEC をプロットする場所の指定」に進んでください。

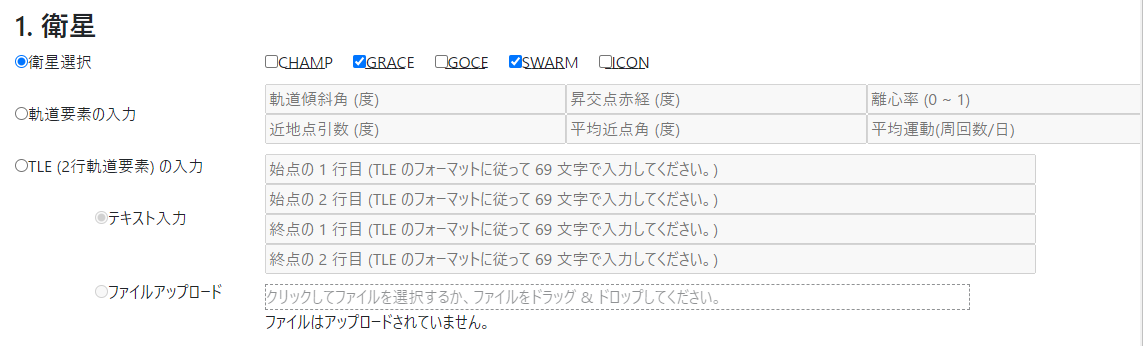

「衛星軌道に沿ったパラメタのプロット」を選択した場合、次に「衛星選択」「軌道要素の入力」「TLE (2 行軌道要素) の入力」のいずれかのラジオ ボタンをクリックして選択します。 「衛星選択」を選択したうえで、衛星名にマウス カーソルをあてるとプロット可能な期間が表示されます。 チェック ボックスでは複数の衛星を選択することができますが、同時にプロット可能な期間を設定するように注意してください。 「軌道要素の入力」「TLE (2 行軌道要素) の入力」を選択した場合は、軌道のみプロットすることが可能です。 「TLE (2 行軌道要素) の入力」を選択すると、TLE ファイルのアップロードが可能になります。
「衛星選択」を選択すると、選択した衛星が観測した「大気質量密度」「電子密度」「衛星高度」のパラメタをプロットすることができます。 プロットしたいパラメタのチェック ボックスをクリックしてください。複数選択が可能です。 設定が完了したら「7. プロットの期間設定」に進んでください。

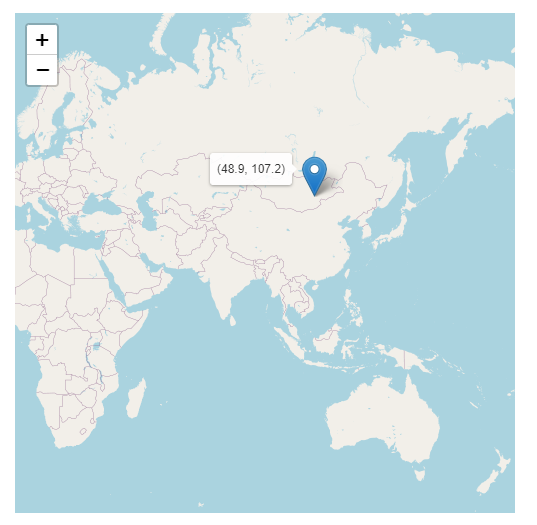

プロット タイプの選択で「TEC」を選択した場合は、TEC をプロットする緯度、経度の設定が可能です。 テキスト ボックスに入力するか、地図上のマーカーをドラッグすることで指定できます。

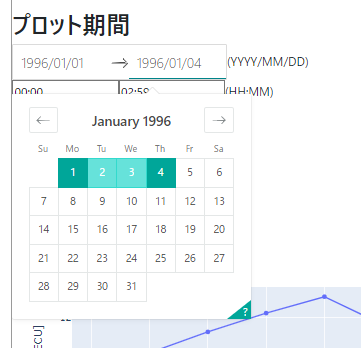

日付のテキスト ボックスをクリックすると、カレンダーが表示されます。 カレンダーの日付をクリックするか、テキスト ボックスに日付を直接入力することで、プロットする日を指定することができます。 カレンダーでは、選択可能な日は緑、選択不可能な日は白で表示されます。 年、月を変更する場合は、左上、右上の矢印をクリックするか、テキスト ボックスに年、月を入力します。 テキスト ボックスに入力する日付の書式は、"年 4 桁/月 2 桁/日 2 桁" とします。 また、時刻はテキスト ボックスへの入力でのみ指定可能です。書式は "時 2 桁: 分 2 桁" とします。

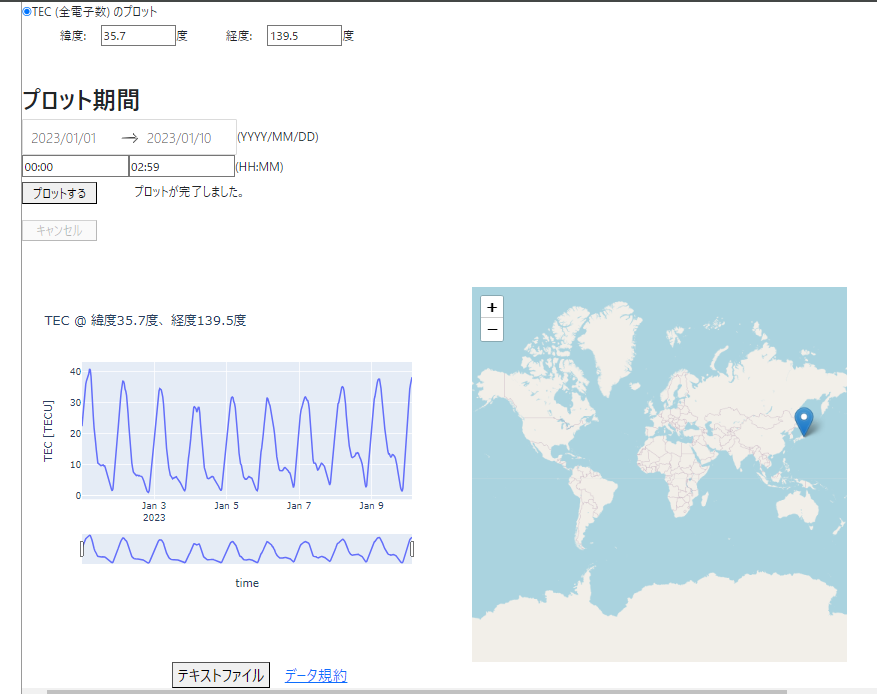

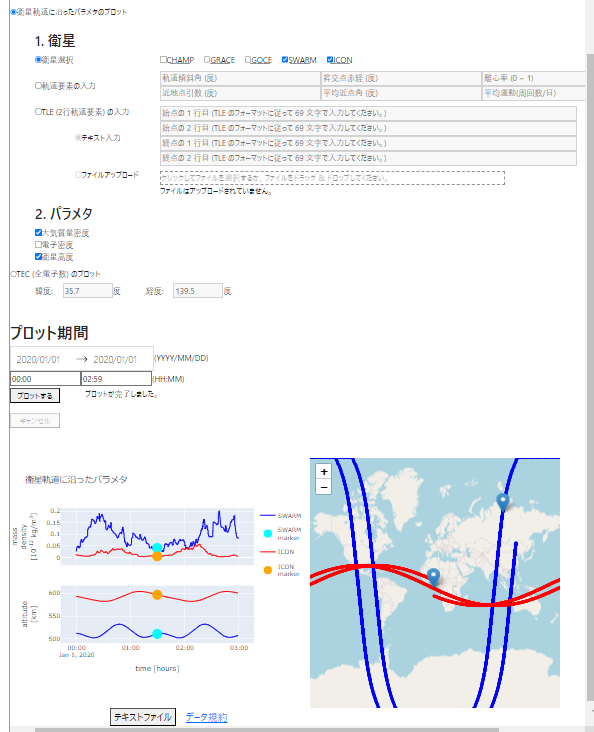

設定が完了したら、「プロットする」ボタンをクリックします。 クリックすると、ボタンの右側に「プロットを作成します。」という表示が現れ、スピナーが回転し始めます。 しばらくすると「プロットが完了しました。」という表示とともに、プロットが現れます。 「衛星軌道に沿ったパラメタのプロット」を選択した場合は、計算時間と描画内容の観点から、プロット期間を 1 日以内に設定することをお勧めします。
「プロットする」ボタンをクリックした後、プロットが表示されるまでにキャンセルする場合は、「キャンセル」ボタンをクリックします。
プロットしたデータのテキスト ファイルは、プロットの下の「テキスト ファイル」ボタンをクリックするとダウンロードすることができます。
過去プロット
